Flow (충진해석)

Moldex3D Flow은 플라스틱 수지의 사출시 전체 유동단계를 해석합니다. True 3D 기술을 바탕으로, Flow는 정확하게 유동패턴과 더 나아가 제품 디자인을 최적화 시킬수 있는 강력한 도구입니다. Moldex3D Flow의 탁월한 해석능력은 거시관점에서 미시관점까지(예를들어, Fountain Flow, 관성 효과, 그리고 중력효과 등) 플라스틱의 3차원 유동패턴을 제시해 줍니다. Moldex3D Flow의 파워풀한 성능은 여러분께서 어떻게 3차원 유동이 흘러가는지, 웰드표면이나 미충진 문제를 정확히 예측하는데 도움을 드립니다.

해석 결과

• 충진 과정에서의 수지 유동 선단 (충진 패턴)

• Fountain Flow 현상 예측

• 수지의 유동시 발생하는 관성 효과 예측 (젯팅 현상 예측)

• 전단 발열 및 점성 마찰에 의한 효과 예측 (다캐비티에소의 불균일 충진 현상)

• 웰드라인의 정확한 위치 예측

• 에어트랩 (가스차기) 위치 예측 (적절한 가스 빼기 위치 예측)

• 사출에 필요한 압력 및 형체력 예측

• 수지 체적의 최소화 및 러너 균일 충진을 확보하기 위한 러너 Layout 및 러너 형태 평가

• 웰드라인의 최소화 및 균일 유동을 위한 게이트 위치 및 크기 최적화

• 사출시간, 유동 선단 온도와 Ram 속도 구배와 같은 충진 단계에서의 공정 최적화

• 다 캐비티 혹은 패밀리 몰드를 위한 유동 과정 해석

• 인써트, 오버 몰딩 및 2-Color 사출, 다중 사출을 위한 해석 (Moldex3D MCM 모듈)

해석 결과 목록

• Solid 유동 해석 (melt flow analysis)

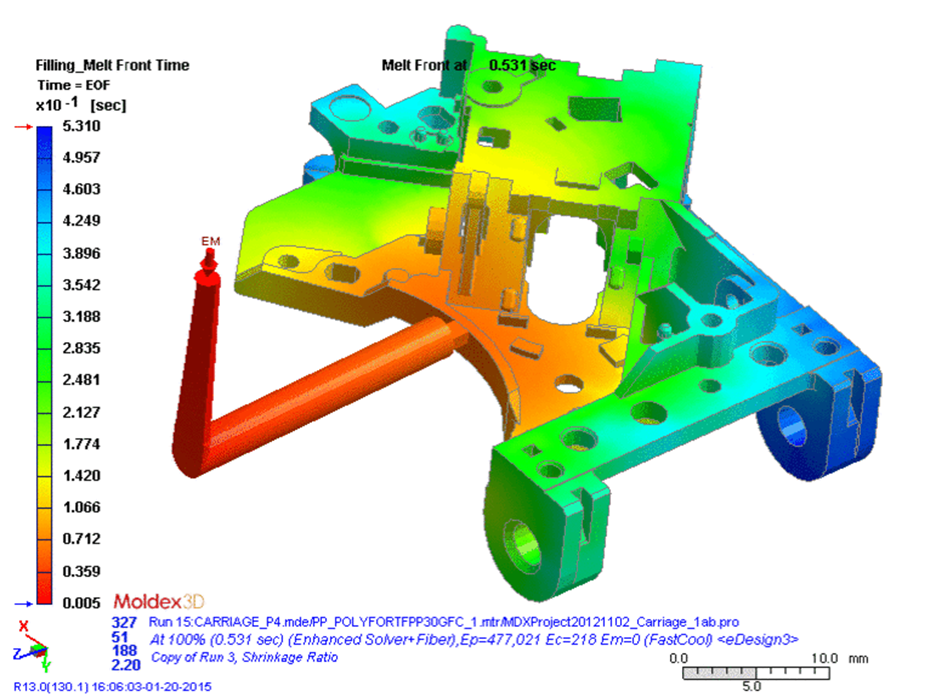

• 유동 선단 시간 (Melt front time prediction)

• 가스 고립 (Air Trap)

• 압력 분포 (Pressure)

• 온도 분포 (Temperature)

• 전단응력 분포 (Shear stress)

• 전단률 분포 (Shear rate)

• X,Y,Z 방향의 수지 유동 속도 (Velocities in X, Y, Z)

• 섬유 강화제 배양도 예측 (Fiber Orientation - Fiber 모듈)

• 체적 수축율(Volumetric shrinkage)

• 밀도 분포(Density)

• 고화 및 비고화층 분포(Melting core)

• 속도장 (Total velocity)

• 속도벡터 장 (Velocity vector field)

• 충진 과정에서의 스프루 압력 이력 (Sprue pressure variation during filling process)

• X, Y, Z 방향의 형체력 (Clamping force of mold in X, Y, Z directions)

• 충진 과정에서의 충진율 (Flow rate variation during filling process)

• 형체력 (Clamping force prediction)

• 웰드 라인 (Weld lines prediction)

• 웰드 라인 생성 각도 (Weld line meeting angle)

• 웰드 라인 생성 온도 (Weld line temperature)

• 가스 고립 또는 에어 트랩 (Air traps prediction)

• 러너 설계 적합성 (Runner design evaluation)

• 러너 (Runner) layout 적적합성

• 러너 크기 (Runner size) 적합성

• 러너 형식 (Runner type) 적합성

• 게이트 설계 (Gate design evaluation) 적합성

• 게이트 위치 (Gate location) 적합성

• 게이트 형태 (Gate type) 적합성

• 게이트 크기 (Gate size)
